6024-NR
產品介紹

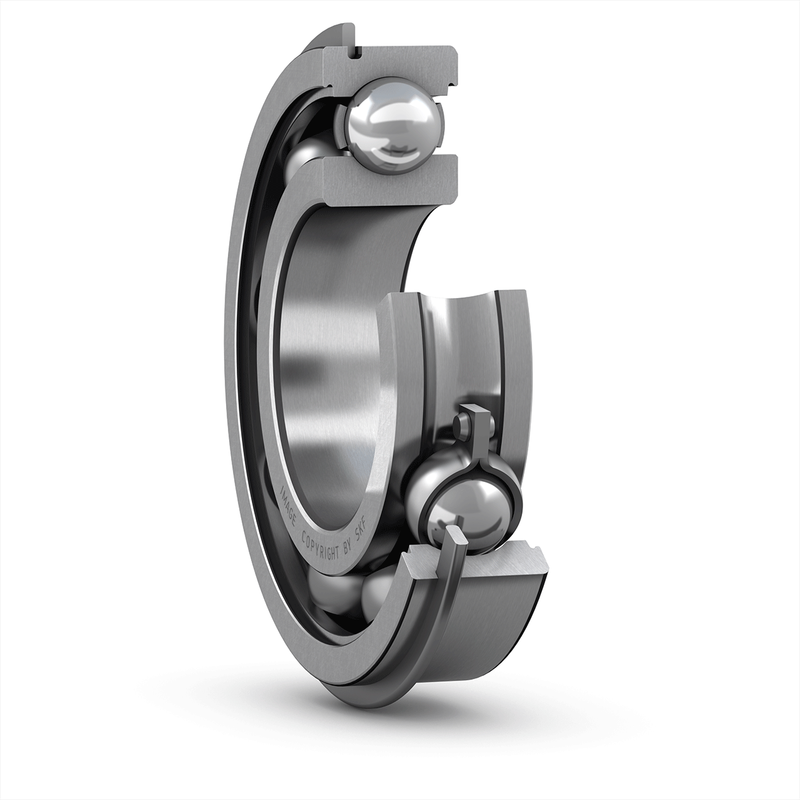

深溝球軸承
技術規格
尺寸
| d |
120 mm
|
|
|---|---|---|
| D |
180 mm
|
|
| B |
28 mm
|
|
| d1 |
≈ 139.05 mm
|
|
| D2 |
≈ 165.3 mm
|
|
| D3 |
173.66 mm
|
|
| D4 |
192.9 mm
|
|
| b |
3.5 mm
|
|
| C |
3.71 mm
|
|
| f |
3.1 mm
|
|
| r0 |
max. 0.6 mm
|
|
| r1,2 |
min. 2 mm
|
擋肩尺寸
| da |
min. 129 mm
|
|
|---|---|---|
| Da |
max. 171 mm
|
|
| Db |
min. 195 mm
|
|
| ba |
min. 4 mm
|
|
| Ca |
max. 6.81 mm
|
|
| ra |
max. 2 mm
|
|
數據計算 |
||
|
基本額定動載 |
C |
88.4 kN |
|
基本額定靜載 |
Co |
80 kN |
|
疲勞載荷限值 |
Pu |
2.75 kN |
|
參考轉速 |
|
7500 r/min |
|
極限轉速 |
|
4800 r/min |
|
計算系數 |
kr |
0.025 |
|
計算系數 |
fo |
16 |
|
質量 |
||
|
質量軸承 |
|
2.19 kg |
|
包含的產品 |
||
|
止動環 |
|
SP 180 |
